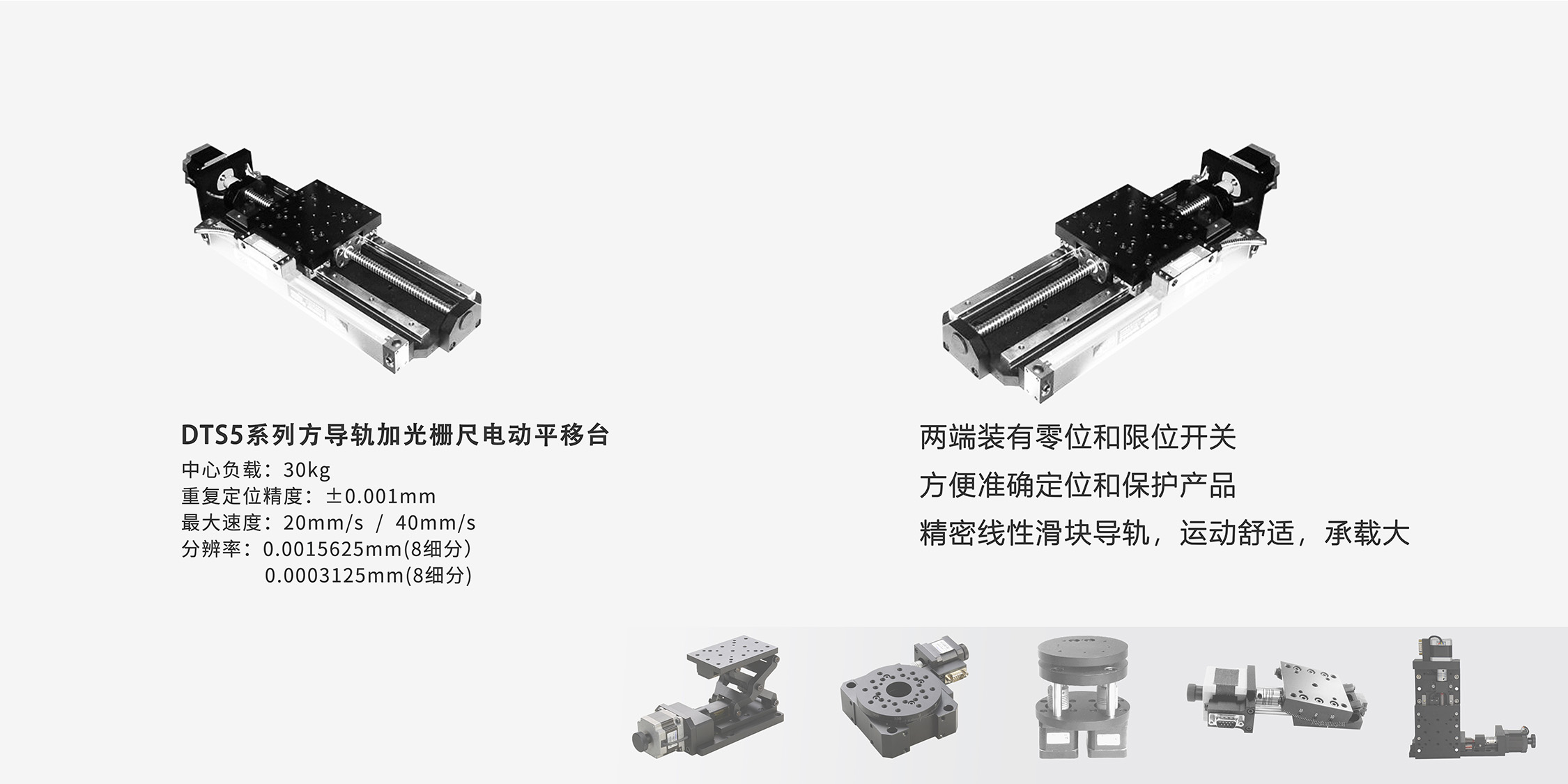

DTS5系列方导轨加光栅尺电动平移台

相关产品

参数规格

产品说明

滚珠螺杆驱动
重复定位精度及定位精度高、寿命长
适合高速往复使用
在DTS3系列方导轨电动平移台基础上加装光栅尺，配合控制器实现闭环控制，定位精度更高
精密线性滑块导轨(方形，整体与底板连接简称方导轨)，运动舒适，承载大，适合单轴重载或多轴组合使用
步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，传动同步且噪音小
两端装有零位和限位开关，方便准确定位和保护产品
底座有标准孔距的螺纹孔和通孔，方便安装固定

通用参数

驱动方式

用进口高品质滚珠螺杆驱动，重复定位精度以及定位精度高、寿命长

螺杆导程

5mm

重复定位精度

±0.001mm

绝对位置精度

±0.003mm

标配电机

步进电机

中心负载

30kg

DTS 系列电控平移台通过步进电机或伺服电机驱动，实现位移调整自动化。我公司生产的电动平移台的关键部件如滚珠螺杆、线性轴承导轨、线性滑块导轨、弹性联轴器等均选用进口高品质产品；具有左右限位开关和零位光电开关设置，确保电动平移台安全可靠运行及零位准确一致；标准安装孔位，便于组合多维电控位移台；可配装光栅尺，实现闭环控制。更换运动部件和电机，核心零件经特殊处理后，可应用于真空环境中；也可加装防尘罩，可有效保护螺栓和导轨。特殊规格，接受订做。

DTS5系列方导轨加光栅尺电动平移台

在DTS3系列方导轨电动平移台基础上加装光栅尺，配合控制器实现闭环控制，定位精度更高
采用进口高品质滚珠螺杆驱动，重复定位精度以及定位精度高、寿命长
螺杆采用三轴承安装结构，轴端锁紧结构防止螺杆松动，适合高速往复使用
精密线性滑块导轨(方形，整体与底板连接简称方导轨)，运动舒适，承载大，适合单轴重载或多轴组合使用
步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，传动同步且噪音小
两端装有零位和限位开关，方便准确定位和保护产品
底座有标准孔距的螺纹孔和通孔，方便安装固定

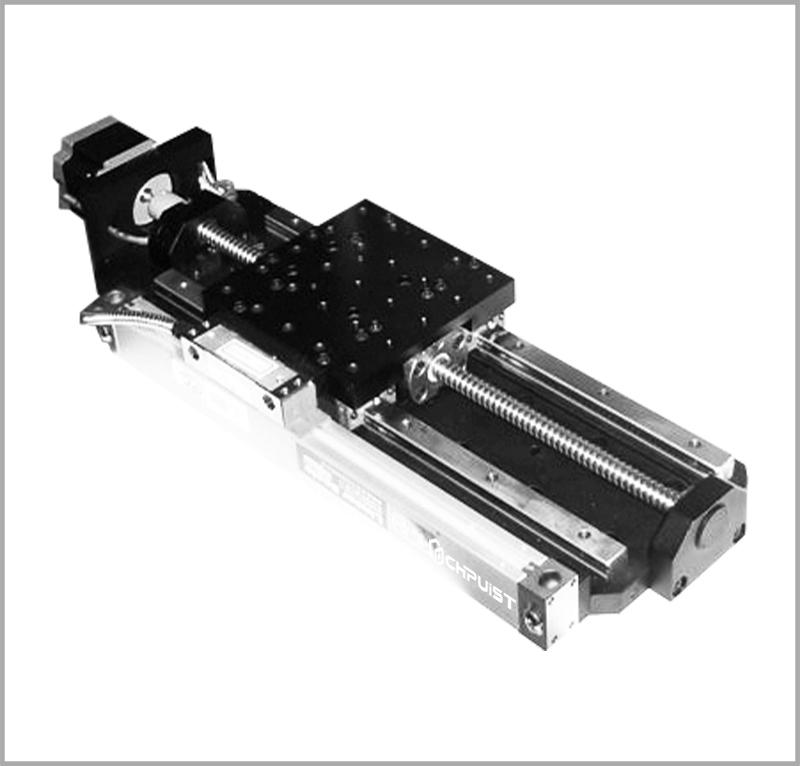

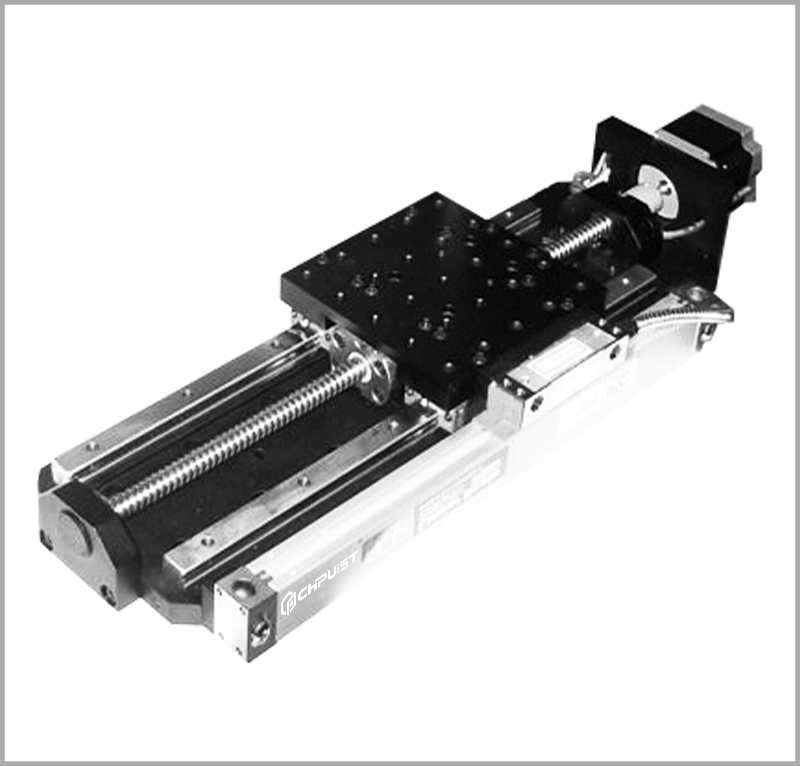

产品展示

	产品型号	行程	台面尺寸	螺杆导程	单价	发货日期 	购物车
参数+	DTS550	50mm	160mm×160mm	5mm	联系客服	联系客服	加入购物车
参数+	DTS5100	100mm	160mm×160mm	5mm	联系客服	联系客服	加入购物车
参数+	DTS5150	150mm	160mm×160mm	5mm	联系客服	联系客服	加入购物车
参数+	DTS5200	200mm	160mm×160mm	5mm	联系客服	联系客服	加入购物车
参数+	DTS5300	300mm	160mm×160mm	5mm	联系客服	联系客服	加入购物车
