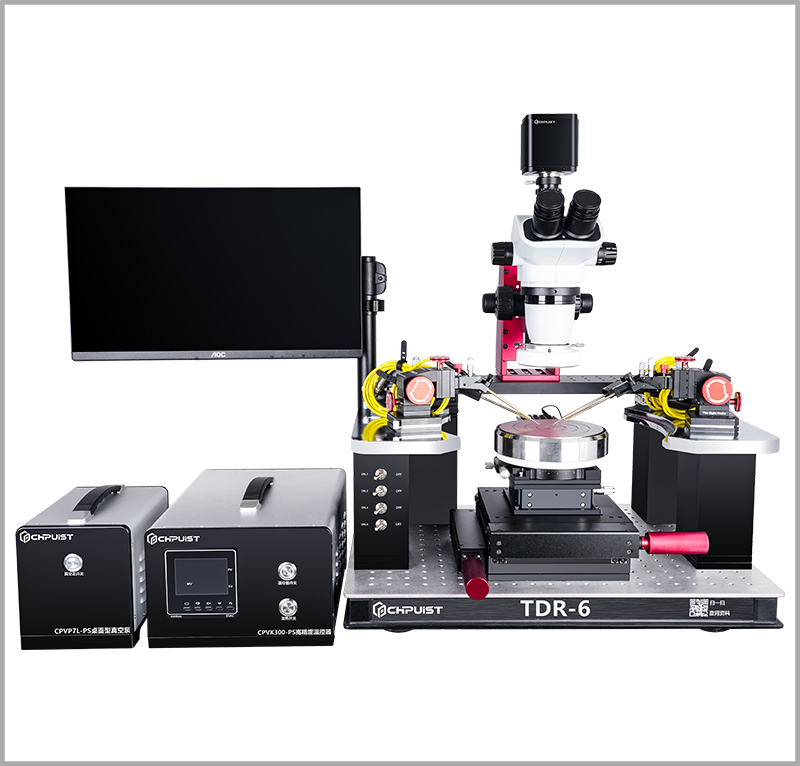

TDR系列高温探针台

相关产品

参数规格

产品说明

PID控温，可加热至300℃
温控精度±0.1℃，有效区域温度均匀性±5℃
位移精度3μm，样品XYZR四维调节
TDR系列探针台包括探针台面板，探针架，高精度探针定位器，恒温样品台，样品位移系统，显微成像系统等组成，模块化设计，后期方便升级满足不同应用要求
最大可用于12寸以内样品测试
兼容多种光学显微镜，可以引入光路，完成光电mapping测试
探针采用进口交叉滚珠导轨，线性移动，无回程差设计
1微米以上电极/PAD使用
半圆形探针架，可以放置6个DC探针座/4个RF探针座
全系列搭配显微镜XY精密移动功能，可以选配多种位移行程以及驱动形式
多被用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统等

展示视频

通用参数

漏电精度 10pA(同轴线缆)、100fA(三同轴线缆)	整体位移精度 3μm
加热模块 PID控温，可加热至300℃，控温精度±0.1℃，有效区域温度均匀性±5℃	探针座标配精度 3μm（可升级为1μm、0.7μm/电动）
探针座标配数量 3个	接口形式香蕉插头、鳄鱼夹、BNC、SMA、N/三同轴
背电极可引出背电极	成像方式电子显微镜、双目体式显微镜、金相显微镜、单筒金相显微镜、激光显微镜

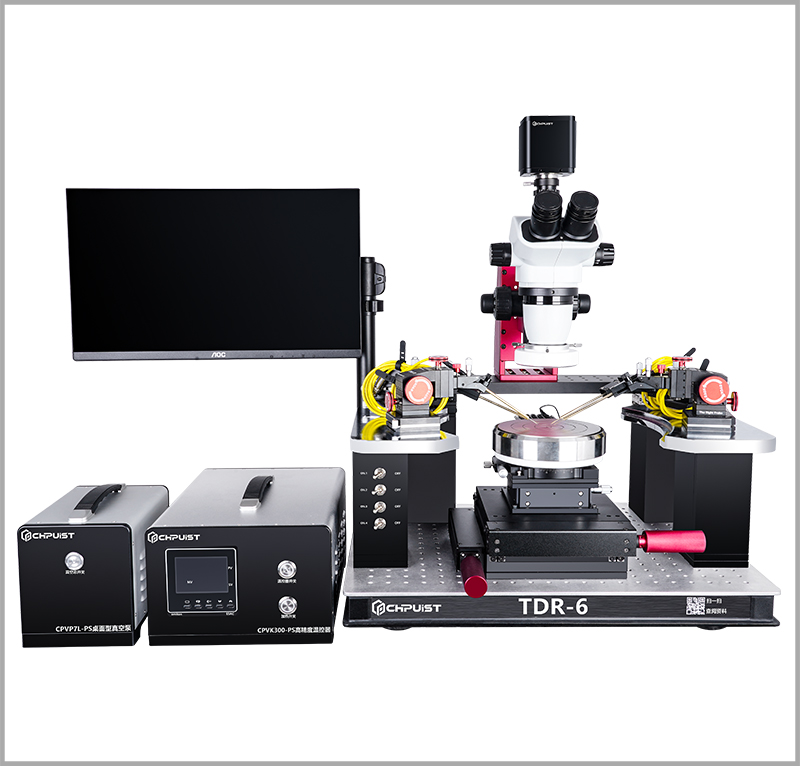

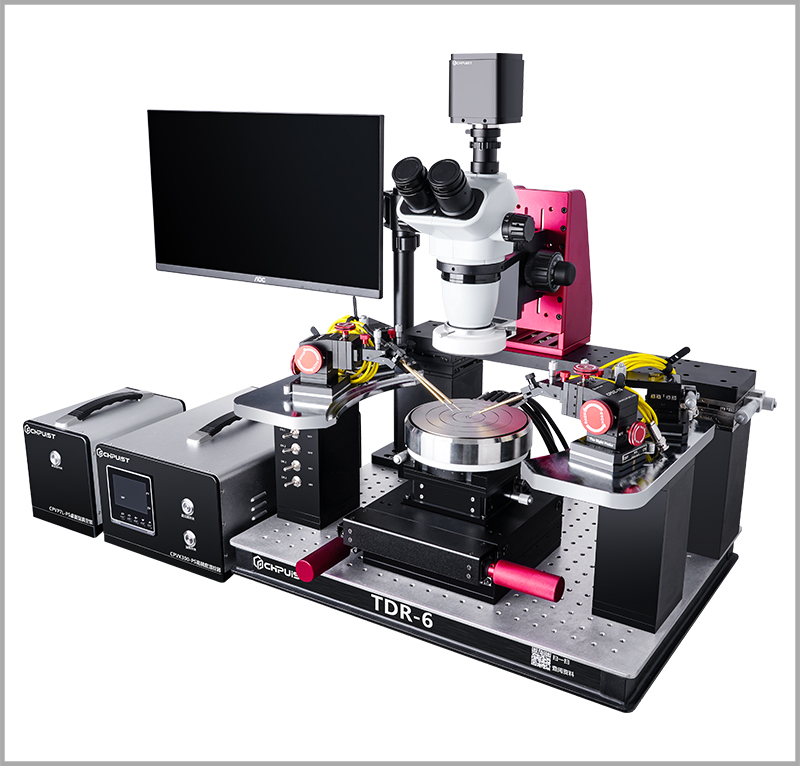

TDR系列高温探针台-三目体式显微镜

TDR系列探针台包括探针台面板，探针架，高精度探针定位器，恒温样品台，样品位移系统，显微成像系统等组成，模块化设计，后期方便升级满足不同应用要求
最大可用于12寸以内样品测试
探针台整体位移分辨率3μm，样品XYZR四维调节
兼容多种光学显微镜，可以引入光路，完成光电mapping测试
探针采用进口交叉滚珠导轨，线性移动，无回程差设计
PID控温，可加热至300℃，控温精度±0.1℃，有效区域温度均匀性±5℃
1微米以上电极/PAD使用
半圆形探针架，可以放置6个DC探针座/4个RF探针座
全系列搭配显微镜XY精密移动功能，可以选配多种位移行程以及驱动形式
多被用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统等

产品展示

	产品型号	样品卡盘尺寸	样品X-Y行程	位移精度	对比	单价	发货日期 	购物车
参数+	TDR-4	4英寸	4英寸×4英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDR-6	6英寸	6英寸×6英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDR-8	8英寸	8英寸×8英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDR-12	12英寸	12英寸×12英寸	3μm		联系客服	联系客服	加入购物车

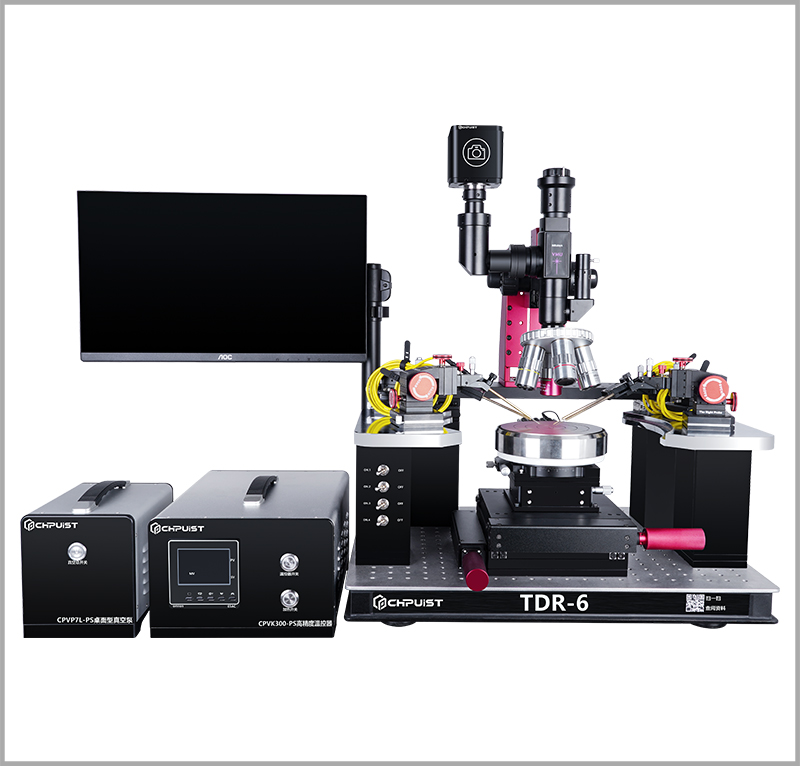

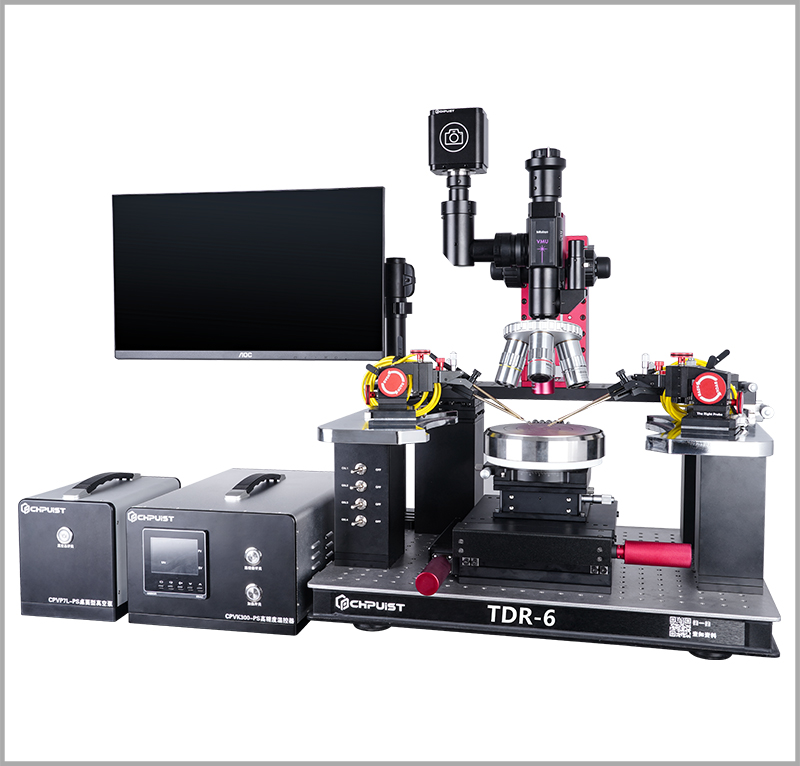

TDR系列高温探针台-单筒金相显微镜

最大可用于12寸以内样品测试
探针台整体位移分辨率3μm，样品XYZR四维调节
兼容多种光学显微镜，可以引入光路，完成光电mapping测试
探针采用进口交叉滚珠导轨，线性移动，无回程差设计
PID控温，可加热至300℃，控温精度±0.1℃，有效区域温度均匀性±5℃
1微米以上电极/PAD使用
半圆形探针架，可以放置6个DC探针座/4个RF探针座
全系列搭配显微镜XY精密移动功能，可以选配多种位移行程以及驱动形式
TDR系列探针台包括探针台面板，探针架，高精度探针定位器，恒温样品台，样品位移系统，显微成像系统等组成，模块化设计，后期方便升级满足不同应用要求
多被用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统等

	产品型号	样品卡盘尺寸	样品X-Y行程	位移精度	对比	单价	发货日期 	购物车
参数+	TDR-4	4英寸	4英寸×4英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDR-6	6英寸	6英寸×6英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDR-8	8英寸	8英寸×8英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDR-12	12英寸	12英寸×12英寸	3μm		联系客服	联系客服	加入购物车

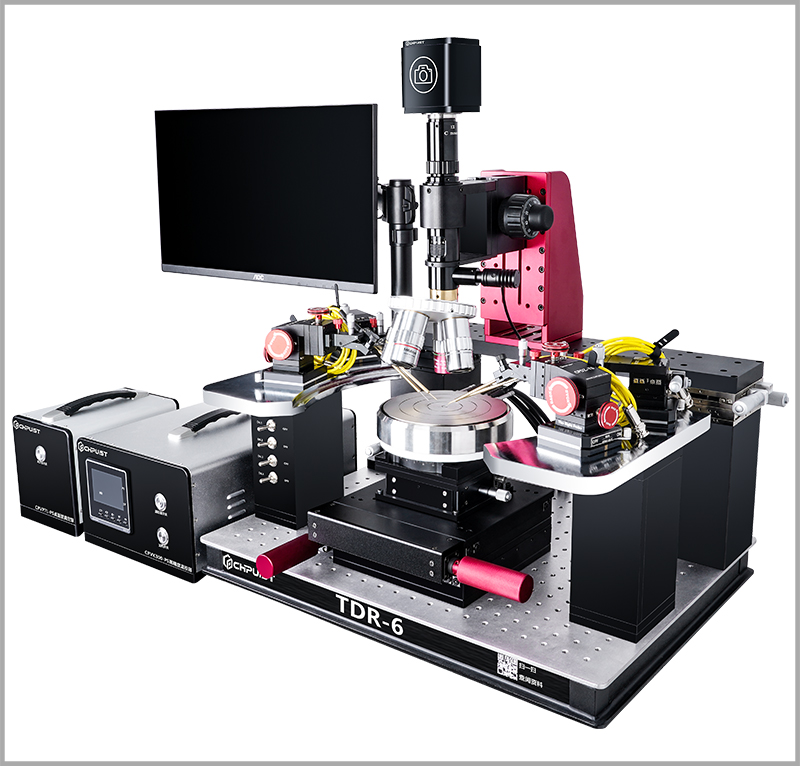

TDR系列高温探针台-高分辨率激光成像显微镜

最大可用于12寸以内样品测试
探针台整体位移分辨率3μm，样品XYZR四维调节
兼容多种光学显微镜，可以引入光路，完成光电mapping测试
探针采用进口交叉滚珠导轨，线性移动，无回程差设计
PID控温，可加热至300℃，控温精度±0.1℃，有效区域温度均匀性±5℃
1微米以上电极/PAD使用
半圆形探针架，可以放置6个DC探针座/4个RF探针座
全系列搭配显微镜XY精密移动功能，可以选配多种位移行程以及驱动形式
TDR系列探针台包括探针台面板，探针架，高精度探针定位器，恒温样品台，样品位移系统，显微成像系统等组成，模块化设计，后期方便升级满足不同应用要求
多被用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统等

	产品型号	样品卡盘尺寸	样品X-Y行程	位移精度	对比	单价	发货日期 	购物车
参数+	TDH-4	4英寸	4英寸×4英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDR-6	6英寸	6英寸×6英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDH-8	8英寸	8英寸×8英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDR-12	12英寸	12英寸×12英寸	3μm		联系客服	联系客服	加入购物车

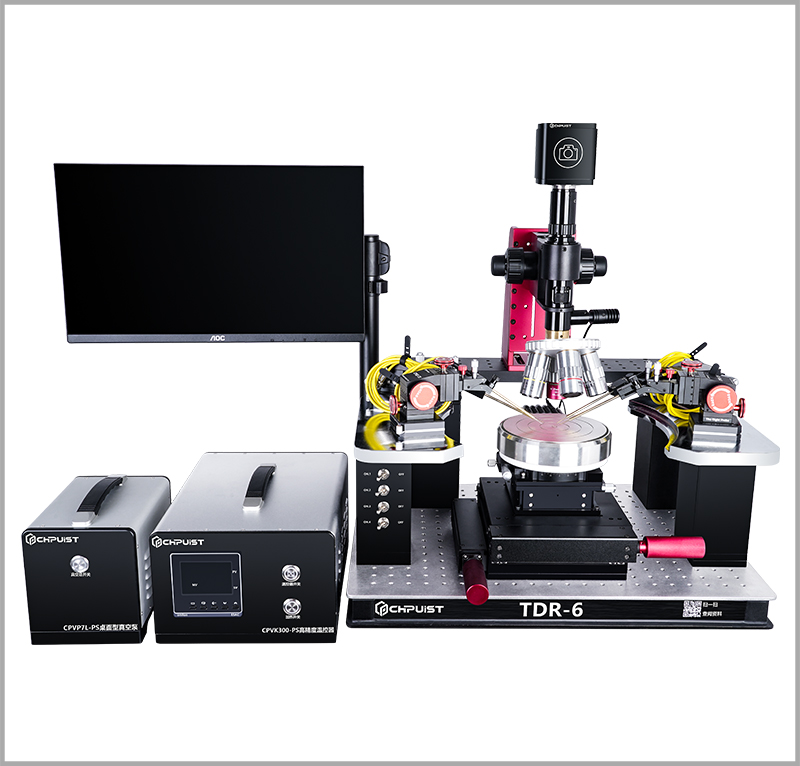

TDR系列高温探针台-高分辨率高倍率金相显微镜

最大可用于12寸以内样品测试
探针台整体位移分辨率3μm，样品XYZR四维调节
兼容多种光学显微镜，可以引入光路，完成光电mapping测试
探针采用进口交叉滚珠导轨，线性移动，无回程差设计
PID控温，可加热至300℃，控温精度±0.1℃，有效区域温度均匀性±5℃
1微米以上电极/PAD使用
半圆形探针架，可以放置6个DC探针座/4个RF探针座
全系列搭配显微镜XY精密移动功能，可以选配多种位移行程以及驱动形式
TDR系列探针台包括探针台面板，探针架，高精度探针定位器，恒温样品台，样品位移系统，显微成像系统等组成，模块化设计，后期方便升级满足不同应用要求
多被用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统等

	产品型号	样品卡盘尺寸	样品X-Y行程	位移精度	对比	单价	发货日期 	购物车
参数+	TDR-4	4英寸	4英寸×4英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDR-6	6英寸	6英寸×6英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDR-8	8英寸	8英寸×8英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDR-12	12英寸	12英寸×12英寸	3μm		联系客服	联系客服	加入购物车
