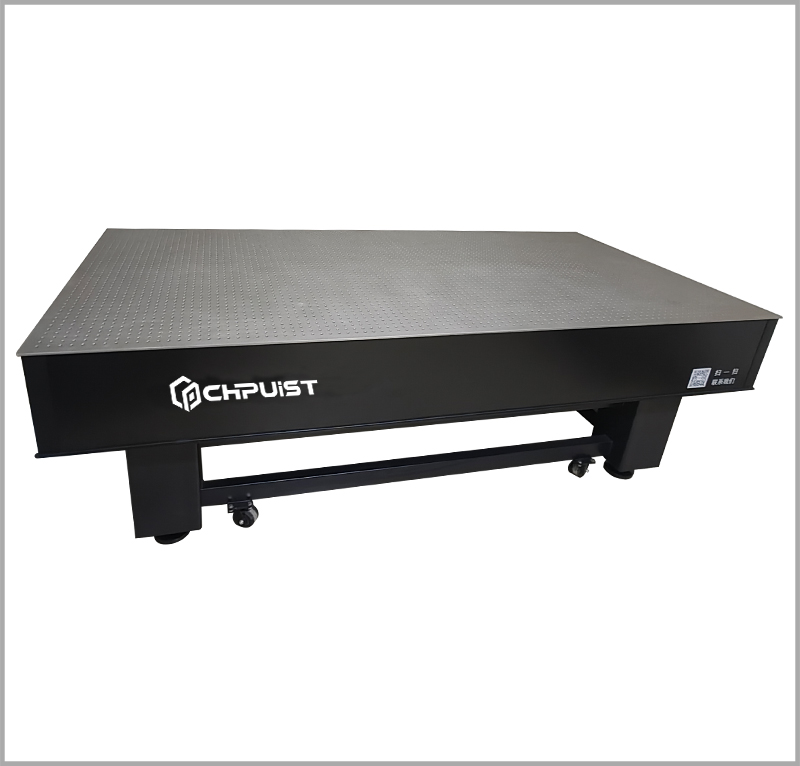

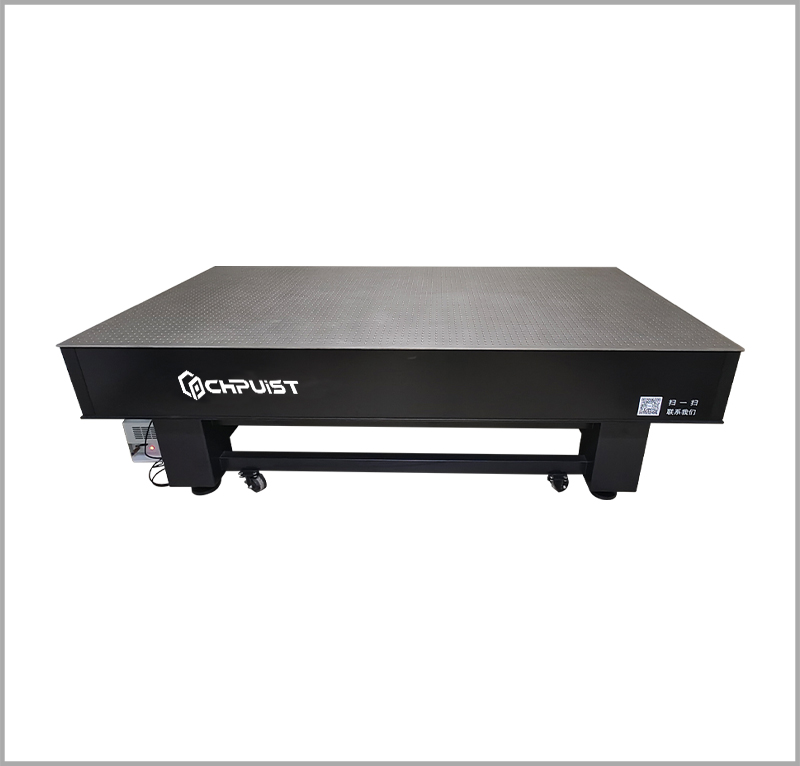

CPPT-QA型气浮光学隔振平台

相关产品

产品说明

通用参数

水平方式

自动充气，自动平衡

隔振方式

囊式空气弹簧

平面度

≤0.03mm/600mm×600mm

固有频率

垂直1.2Hz-1.8Hz，水平1.2Hz-1.8Hz

振幅

≤1.2μm

重复定位精度

±0.05mm

气浮隔振平台由精密气浮隔振支架、阻尼隔振垫、空气压缩机、光学面板组成，整体高度800mm，由台面和支架组成。对于气浮隔振平台，除了具备刚性阻尼隔振平台特点之外，还有有优异的隔振性能，更加稳定的隔振效果，更加精准的高度控制。

CPPT-QA型气浮光学隔振平台

台面整体采用三层夹心结构，上台面为410铁磁不锈钢，中心为蜂窝/井字钢支撑结构，底板为碳钢，在保证隔振性能得同时，提高了刚性、稳定性，台面精磨
气浮支架采用囊式空气弹簧，每个支撑腿配备由单独气室，采用整体焊接四支撑结构，下方为阻尼隔振垫，隔振性能好

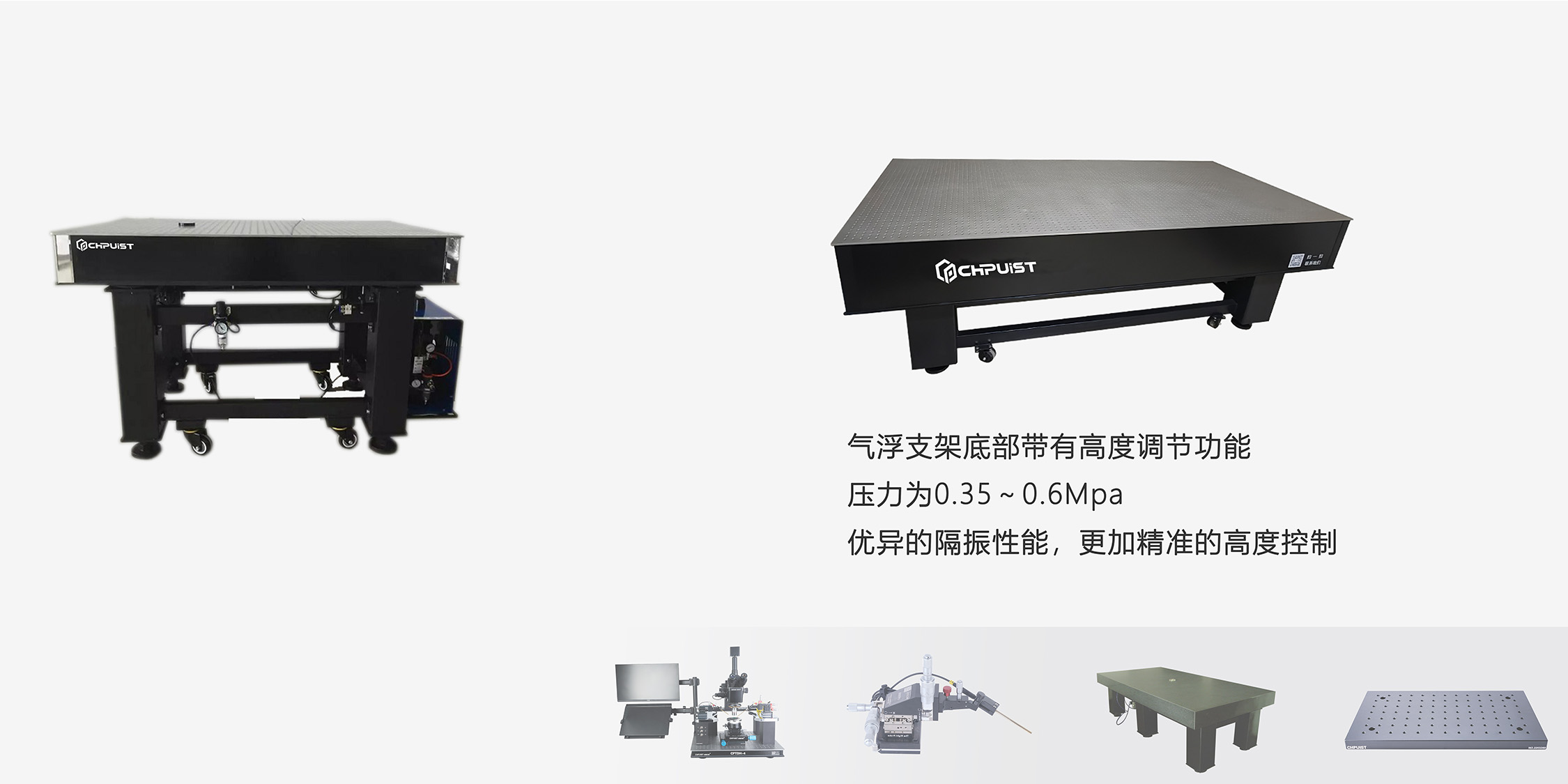

气浮支架底部带有高度调节功能，可以解决地面不平引起的支架扭曲、变形等情况
采用原装德国FESTO空气伺服系统, 自动调整水平,当负载沿工作表面移动或发生突然变化时，能够使台面自动维持水平，达到初始的平衡状态,提高光学隔振平台的隔振效果
标配静音空气压缩机，工作压力为0.35～0.6Mpa，标准配置调压过滤阀将保证空气弹簧的长期有效工作

产品展示

	产品型号	台面板厚度	台体厚度	台面尺寸（mm）	单价	发货日期 	购物车
参数+	CPPT-QA69	6mm	100mm	600×900	联系客服	联系客服	加入购物车
参数+	CPPT-QA99	6mm	100mm	900×900	联系客服	联系客服	加入购物车
参数+	CPPT-QA912	6mm	100mm	900×1200	联系客服	联系客服	加入购物车
参数+	CPPT-QA1208	8mm	100mm	1200×800	联系客服	联系客服	加入购物车
参数+	CPPT-QA1509	8mm	200mm	1500×900	联系客服	联系客服	加入购物车
参数+	CPPT-QA1510	8mm	200mm	1500×1000	联系客服	联系客服	加入购物车
参数+	CPPT-QA1812	8mm	200mm	1800×1200	联系客服	联系客服	加入购物车
参数+	CPPT-QA2412	8mm	200mm	2400×1200	联系客服	联系客服	加入购物车
参数+	CPPT-QA3012	8mm	300mm	3000×1200	联系客服	联系客服	加入购物车
参数+	CPPT-QA3512	8mm	300mm	3500×1200	联系客服	联系客服	加入购物车
参数+	CPPT-QA3515	8mm	300mm	3500×1500	联系客服	联系客服	加入购物车
参数+	CPPT-QA4515	8mm	300mm	4500×1500	联系客服	联系客服	加入购物车
