调整范围±3°

碟形弹簧复位

复位力可调，从零到刚性

M6×0.25细牙螺杆调整(配铜螺母)

镜筒装卡镜片，可以装好镜片后再固定到调整架上

聚四氟乙烯垫片，保护镜片

两个方向安装孔，适合不同光路方向

碟形弹簧复位

复位力可调，从零到刚性

调整范围±3°

M6×0.25细牙螺杆调整(配铜螺母)

开放式结构，装卡快捷，通光口径大

三点聚四氟乙烯支撑，保护镜片

两个方向安装孔，适合不同光路方向

调整范围±3°

碟形弹簧复位

复位力可调，从零到刚性

M6×0.25细牙螺杆调整，特殊铜螺母，可以径向锁紧螺杆，防止震动松动

可在镜筒上装好镜片再固定到镜架上

聚四氟乙烯垫片，保护镜片

两个方向安装孔，适合不同光路方向

调整范围±3°

高性能拉簧复位

复位力均匀，减少应力

M6×0.25细牙螺杆调整(部分配铜螺母)

三点聚四氟乙烯支撑，保护镜片

两个方向安装孔，适合不同光路方向

碟形弹簧复位

复位力可调，从零到刚性

M6×0.25细牙螺杆调整(配铜螺母)

可将镜片两维正交共面调整，光程不变

聚四氟乙烯三点刚性支撑镜片

可360°粗调

±3°微调

可装卡40mm直径镜片

两旋转轴正交共面，所以可将镜片两维正交共面调整，保证光程不变

M6×0.25细牙螺杆调整(配铜螺母)

可360°粗调

±3°微调

M52×0.75标准螺纹孔

可装卡50.8mm或50mm镜片，还可配套其它产品

可将镜片两维正交共面调整，光程不变

M6×0.25细牙螺杆调整(配铜螺母)

细牙螺杆调整，分辨率高

可将镜片三维平移，两维旋转共五维调节

两旋转轴正交共面，所以可将镜片两维正交共面调整，保证光程不变

M52×0.75标准螺纹孔，可装卡50.8mm或50mm镜片，还可配套其它产品

用于装卡圆柱形透镜或激光器

装卡直径到100mm

弹簧卡紧，卡紧力可调，直至刚性卡紧

端面4个M6螺纹孔方便定位

到归位精研燕尾副，平稳舒适

测微头驱动

定量调整，弹簧复位，消除空回

可将镜片两维平移调整

中心M30×1的螺纹孔可配装镜筒，装卡直径

30mm或更小的镜片

调整范围±3°

高性能拉簧复位

复位力均匀，减少应力

M6×0.25细牙螺杆调整，特殊铜螺母，可以轴向锁紧螺杆，防止震动松动

可在镜筒上装好镜片再固定到镜架上

聚四氟乙烯垫片，保护镜片

两个方向安装孔，适合不同光路方向

调整范围±3

高性能拉簧复位

复位力均匀，减少应力

M6×0.25细牙螺杆调整，特殊铜螺母，可以轴向锁紧螺杆，防止震动松动

开放式结构，装卡快捷，通光口径大

三点聚四氟乙烯支撑，保护镜片

两个方向安装孔，适合不同光路方向

调整范围±3°

碟形弹簧复位

复位力从零到刚性可调

M6×0.25细牙螺杆调整(配铜螺母)

聚四氟乙烯支撑，保护镜片

两个方向安装孔，适合不同光路方向

装卡直径160×110mm的方形镜片

俯仰和水平旋转两维调整

高品质拉簧复位

细牙螺杆驱动

铜螺母锁紧螺杆 结构紧凑，操作方便

装卡直径20的镜片，可根据需求定制镜筒

可45°、90°、135°三个位置粗定位

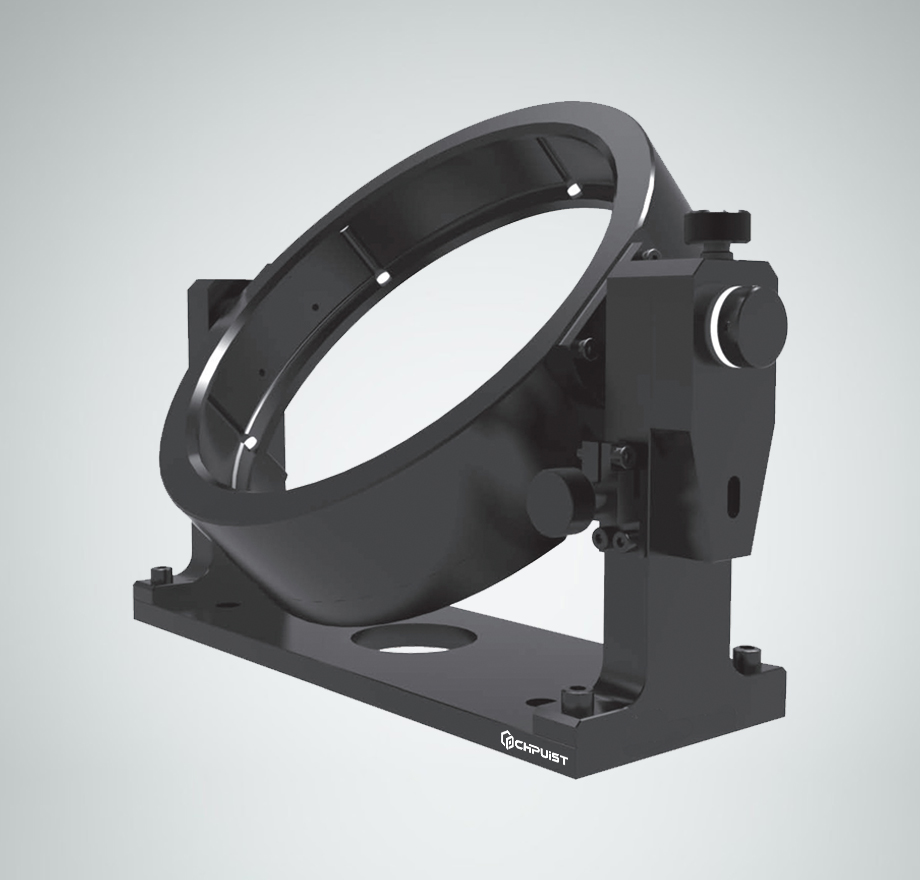

可装卡直径200mm、厚30mm的光学元件

可用细牙螺杆进行±3°的俯仰微调并可靠锁紧

可根据不同需求定制

调整范围±3°

高性能拉簧复位

复位力均匀，减少应力

三个M6×0.25细牙螺杆调整，特殊铜螺母，可以径向锁紧螺杆，防止震动松动，锁紧过程中螺杆不移位

可实现一维轴向平移和两维倾斜调整功能

开放式结构，装卡快捷，通光口径大

三点聚四氟乙烯支撑，保护镜片

两个方向安装孔，适合不同光路方向

碟形弹簧复位

复位力可调，从零到刚性

螺纹压圈卡紧镜片

可将镜片两维平移，两维倾斜调整

M6×0.25细牙螺杆调整，特殊铜螺母，可以轴向锁紧螺杆，防止震动松动

选配CPMM1716-A/CPMM1716-B改变装卡镜片直径

燕尾导轨副

可平移调整焦距

调整后光轴不变

镜筒带磁力，可在镜筒架上任意无限制调整位置

压簧复位

局部细节设计最大限度降低二维平移的相互干扰

可实现二维平移调整(水平、垂直)

调整采用M6×0.5细牙螺杆，研配铜螺母，保证使用精度

可做两维正交共面倾斜调整

并绕光轴旋转调整

可装卡两种尺寸的平凸或平凹柱面镜，水平或竖直放置

高性能拉簧复位

复位力均匀，减少应力

两维倾斜调整范围±3°

M6×0.25细牙螺杆调整(配铜螺母)

两个方向安装孔，适合不同光路方向

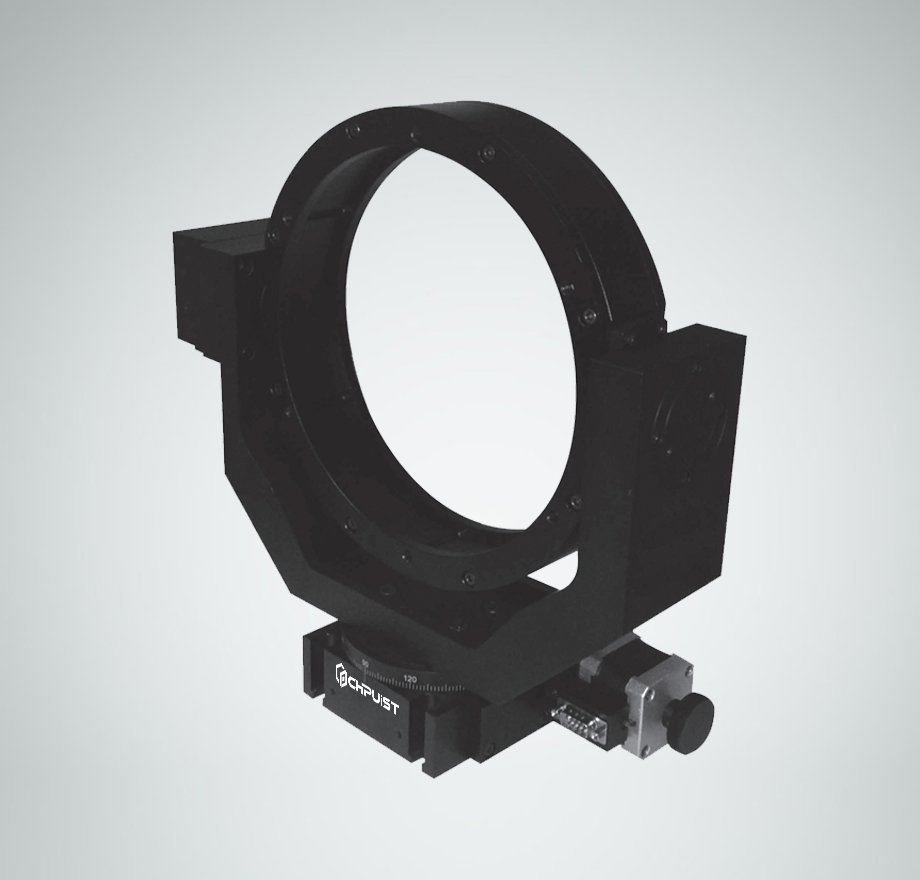

双轴旋转整体式设计

结构紧凑

蜗轮/蜗杆经过精密研配

运动舒适，空回极小

可配有步进电机和标准DB9接口，配合CPC系列运动控制器可实现自动控制

步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步且噪声小

各轴均可360°旋转

加持镜片方便可靠

其他直径镜架可定制
