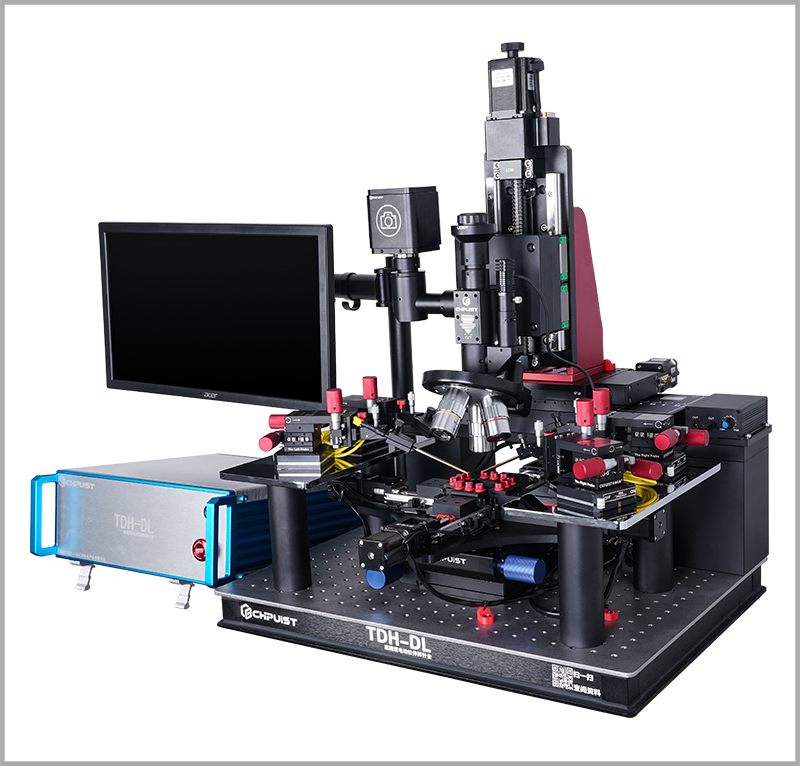

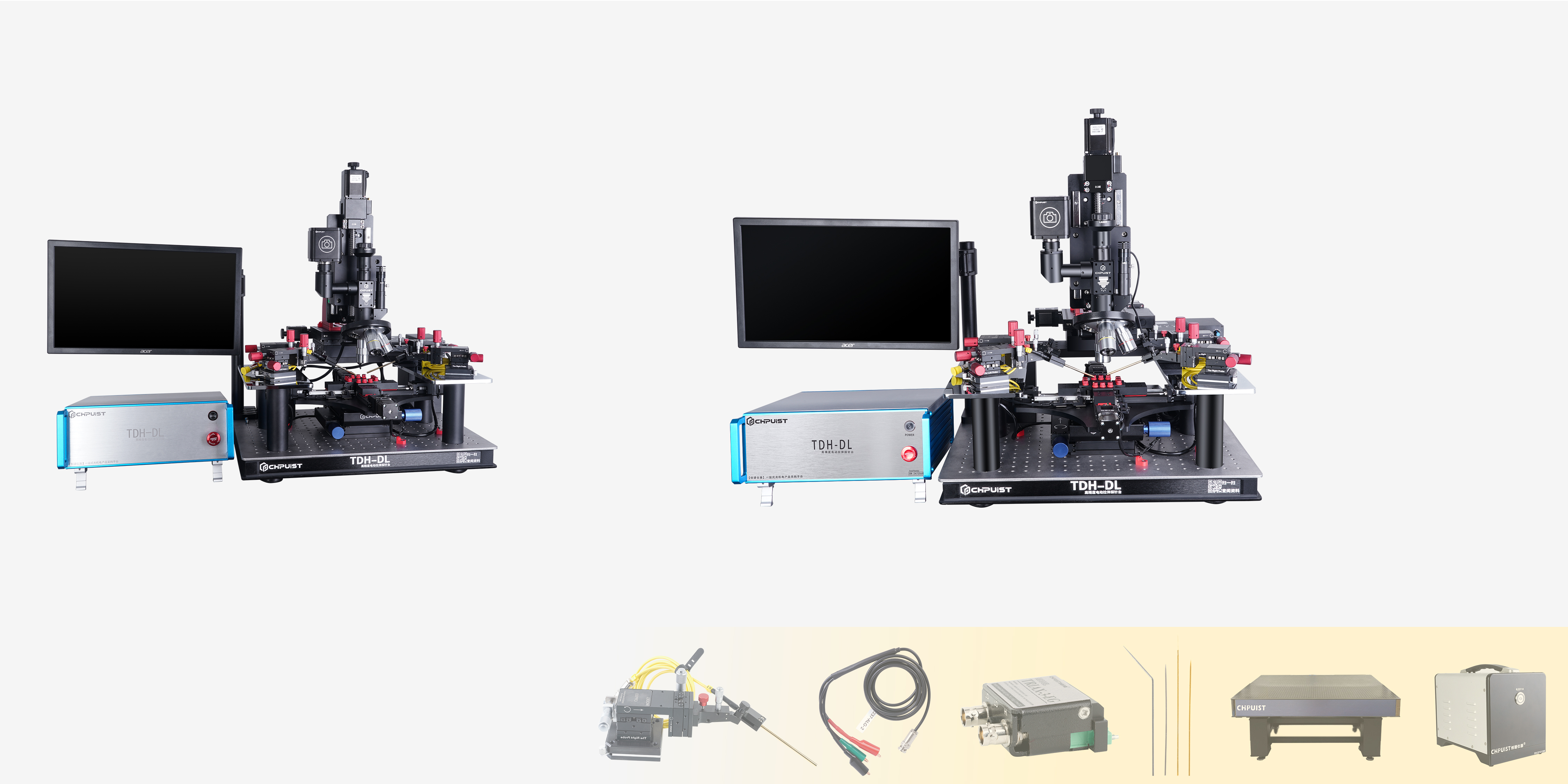

创谱商城 基础测试探针台 精密应用型探针台 探针台 TDH-DL系列高精度电动拉伸台
  • 参数规格
产品说明
  • 3轴电动控制
  • 中间样品台XY行程110mm，精度3μm
  • 匹配探针座(针座可根据要求选型)
  • 显微成像系统采用无限远光学系统，集正置、倒置金相显微镜，大工作距离，落射照明和高分辨率无限远光学成像系统
  • 带有激光接口，可耦合激光器/光源，经过物镜光源聚焦
  • 可匹配电动物镜转换器，重复定位精度5μm
  • 电动拉伸台行程50mm，双电机控制，整体运动分辨率3μm
  • 电动调焦装置采用进口高品质滚珠螺杆驱动，重复定位精度高、寿命长
  • 搭配 DMC系列运动控制器，可以实现手动调节速度以及步进位移量
  • 超薄三轴电动拉伸台配合运动控制，两轴电动控制，搭配软件实现自动控制，软件支持 labview集成开发（可根据客户要求定制生产）
  • 整体高度集成，系统整合在光学隔振台上，保证稳定性的同时提高隔振性能，底部可升降隔振地脚，适用于多种测试环境
  • 多被用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统等等
展示视频
通用参数
中间两维样品台行程
XY行程100*100mm，精度3μm
显微镜位移装置
XY行程50*50mm，Z轴150mm，分辨率3μm
探针座
可选配10μm、3μm、1μm、0.7μm、0.5μm
显微镜成像系统
激光成像金相显微镜、单筒金相显微镜、高分辨率高倍率金相显微镜
运动转换器
电动款，重复定位精度5μm（也可选择手动款）
运动控制器
DMC系列五相步进电机
应用
多被用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统等等

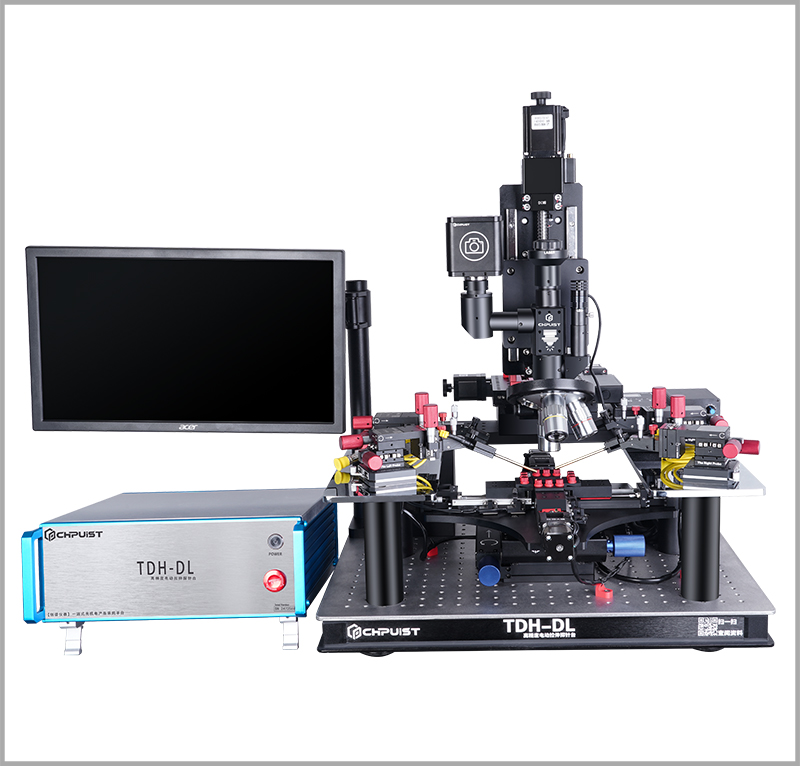

TDH-DL系列电动拉伸台
  • 整体高度集成，系统整合在光学隔振台上，保证稳定性的同时提高隔振性能，底部可升降隔振地脚，适用于多种测试环境
  • 龙门式固定，保证运行精度以及稳定性，XY行程50*50mm，Z轴升降150mm，分辨率3μm
  • 中间两维样品台，XY行程110*100mm，精度3μm
  • 探针座位移精度3 微米，XYZ 轴行程分别是13mm，可调磁性吸附固定
  • 显微成像系统采用无限远光学系统，集正置、倒置金相显微镜，大工作距离，落射照明和高分辨率无限远光学成像系统
  • 带有激光接口，可耦合激光器/光源，经过物镜光源聚焦
  • 可匹配电动物镜转换器，重复定位精度5μm
  • 电动拉伸台行程50mm，双电机控制，整体运动分辨率3μm
  • 电动调焦装置采用进口高品质滚珠螺杆驱动，重复定位精度高、寿命长
  • 搭配 DMC系列运动控制器，可以实现手动调节速度以及步进位移量
  • 三轴电动拉伸台配合运动控制，两轴电动控制，搭配软件实现自动控制，软件支持 labview集成开发（可根据客户要求定制生产）
  • 多被用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统等等

产品型号 样品台XY行程 精度 轴数 对比 单价 发货日期 购物车
参数+
 TDH-DL 110×110mm 3μm 三轴控制
